Уплотнительные материалы
Уплотнения для арматуры, насосов, компрессоров, трубопроводов и аппаратов: безасбестовые набивки, графитовые и спирально-навитые прокладки, цельнометаллические прокладки для высокого давления, резинотехнические изделия — по собственным техническим условиям. Отдельно — торцевые и сухие газовые уплотнения Sinoseal.
Экоринг, Экошифт, Экостаф, Экокорд, Экоплат, Экорайн, Экобэлт · ТУ 2530-001-67187611-17
К разделу
ЭКОПАК · ТУ 2573-006-67187611-17

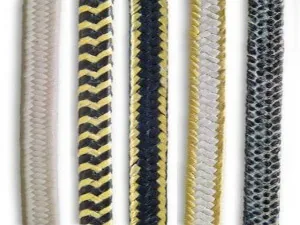

Качественно новый тип уплотнений для арматуры, насосов, двигателей, сосудов и трубопроводов: высокая надёжность, снижение потерь рабочих сред за счёт протечек, неограниченный срок службы.
Уплотнения ТМ «Экопак» экологически безопасны, химически инертны в большинстве агрессивных сред, применимы в широком диапазоне температур и давлений, имеют пониженный коэффициент трения и высокую теплопроводность, не подвержены старению, не теряют упругих свойств, пластичны и пригодны для многоразового использования.
| Фото | Марка набивки | Описание типа | pH | Температура, °C | Давление, МПа * | Скорость скольжения, м/с * | Узел уплотнения | Область применения |
|---|---|---|---|---|---|---|---|---|
 | Экопак 0011 | Плетёная из стеклянного волокна, пропитанная фторопластовой суспензией | 3-12 | От -40 до +280 | 1,4 | 2 | Арматура | Нефтехимическая, химическая, фармацевтическая, пищевая промышленность, производство красок |
| 1,0 | 8 | Центробежный насос | ||||||
 | Экопак 0021 | Плетёная из стеклянного волокна, пропитанного графитовой смазкой, воском | 3-12 | От -40 до +280 | 1,4 | 2 | Арматура | Нефтехимическая и химическая промышленность |
 | Экопак 1110 | Плетёная из хлопчатобумажного волокна, пропитанная маслом | 6-9 | От -10 до+80 | 5 | 1 | Поршневой насос | Во всех отраслях промышленности |
| 1 | 3 | Центробежный насос | ||||||
 | Экопак 1120 | Плетёная из хлопчатобумажного волокна, пропитанная маслом с оксидом железа | 6-9 | От -10 до +80 | 5 | 1 | Поршневой насос | Во всех отраслях промышленности |
| 1 | 3 | Центробежный насос | ||||||
 | Экопак 1140 | Плетёная из хлопчатобумажного волокна, пропитанная фторопластовой суспензией | 6-9 | От -10 до +120 | 5 | 1 | Поршневой насос | Для хозяйственных целей |
| 1 | 5 | Центробежный насос | ||||||
 | Экопак 2210 | Плетёная из полиакрилонитрильного волокна, пропитанная фторопластовой суспензией | 2-12 | От -10 до +180 | 2 | 2 | Поршневой насос | Химическая промышленность |
| 2 | 10 | Центробежный насос | ||||||
 | Экопак 2230 | Плетёная из полиакрилонитрильного волокна, пропитанная графитовой смазкой | 4-10 | От -10 до +180 | 2 | 1,5 | Поршневой насос | Химическая промышленность |
| 2 | 8 | Центробежный насос | ||||||
 | Экопак 3100 | Плетёная из арамидных волокон, смазанная силиконовым маслом | 3-12 | От -100 до +280 | 10 | 1,5 | Поршневой насос | Бумажная, сахарная, цементная, добывающая промышленность |
| 2,5 | 20 | Центробежный насос | ||||||
 | Экопак 4110 | Плетёная из волокон экспандированного фторопласта с угловой армировкой арамидным волокном | 3-12 | От -100 до +280 | 10 | 2 | Поршневой насос | Бумажная, сахарная, цементная, добывающая (напр., шахты и т.п.) промышленность |
| 2 | 8 | Центробежный насос | ||||||
 | Экопак 4200 | Плетёная из волокон экспандированного графитонаполненного фторопласта и арамидных волокон, смазанная силиконовым маслом | 3-12 | От -100 до +280 | 20 | 5 | Поршневой насос | Бумажная и сахарная промышленность для абразивных сред, особенно подходит для подкачивающих насосов |
| 2 | 20 | Центробежный насос | ||||||
 | Экопак 4210 | Плетёная из волокон экспандированного графитонаполненного фторопласта с угловой армировкой арамидным волокном | 2-12 | От -100 до +260 | 50 | 3 | Поршневой насос | Нефтехимическая, химическая, газовая промышленность |
| 3 | 20 | Центробежный насос | ||||||
| 35 | 2 | Арматура | ||||||
 | Экопак 4220 | Плетёная из волокон экспандированного графитонаполненного фторопласта и арамидных волокон, «зебра» | 2-12 | От -100 до +260 | 50 | 3 | Поршневой насос | Нефтехимическая, химическая, газовая промышленность |
| 3 | 20 | Центробежный насос | ||||||
| 35 | 2 | Арматура | ||||||
 | Экопак 5000 | Формованная из экспандированного фторопласта | 0-14 | От -200 до +260 | 20 | 2 | Арматура | Нефтехимическая, нефтеперерабатывающая, химическая промышленность |
 | Экопак 5100 | Плетёная из волокон экспандированного фторопласта, пропитанная фторопластовой суспензией | 0-14 | От -200 до +280 | 25 | – | Арматура, насосы | Нефтехимическая, бумажная, сахарная промышленность |
 | Экопак 5110 | Плетёная из высококачественных волокон экспандированного фторопласта, пропитанная фторопластовой суспензией | 0-14 | От -200 до +280 | 25 | – | Арматура | Пищевая, фармацевтическая, нефтехимическая промышленность |
 | Экопак 5200 | Плетёная из фторопластового волокна, смазанная силиконовым маслом | 0-12 | От -200 до +280 | 15 | 2 | Поршневой насос | Нефтехимическая, химическая промышленность, электростанции, теплоэлектростанции |
| 1,5 | 10 | Центробежный насос | ||||||
 | Экопак 5210 | Плетёная из фторопластового волокна, смазанная парафиновым маслом | 0-14 | От -200 до +260 | 8 | - | Арматура | Нефтехимическая, химическая промышленность, электростанции, теплоэлектростанции |
| 10 | 2 | Поршневой насос | ||||||
| 2 | 8 | Центробежный насос | ||||||
 | Экопак 5300 | Плетёная из волокон экспандированного графитонаполненного фторопласта GORE ТЕХ®G4 | 0-14 | От -100 до +280 | 60 | 2 | Поршневой насос | Специальная набивка для поршневых насосов |
 | Экопак 5400 | Плетёная из волокон экспандированного графитонаполненного фторопласта GORE GFO® | 0-14 | От -100 до +280 | 15 | 2 | Поршневой насос | Нефтехимическая, химическая, пищевая, фармацевтическая промышленность |
| 2 | 25 | Центробежный насос | ||||||
 | Экопак 5410 | Плетёная из волокон экспандированного графитонаполненного фторопласта | 0-14 | От -100 до +280 | 15 | 2 | Поршневой насос | Нефтехимическая, химическая, бумажная промышленность |
| 2 | 24 | Центробежный насос | ||||||
 | Экопак 5420 | Плетёная из волокон экспандированного графитонаполненного фторопласта, смазанная силиконовым маслом | 0-14 | От -200 до +260 | 8 | – | Арматура | Нефтехимическая, химическая, бумажная промышленность |
| 10 | 2 | Поршневой насос | ||||||
| 2 | 12 | Центробежный насос | ||||||
 | Экопак 7502 | Плетёная из высокотемпературного углеродного волокна, пропитанная графитовой смазкой | 2-12 | От -60 до +450 | 40 | 2 | Поршневой насос | Нефтехимическая, химическая промышленность, электростанции, теплоэлектростанции |
| 3 | 15 | Центробежный насос | ||||||
| 40 | 2 | Арматура | ||||||
 | Экопак 8001 | Плетёная из натуральных волокон «Рами», пропитанная фторопластовой суспензией | 4-11 | От -50 до +120 | 40 | 2 | Поршневой насос | Морское судоходство |
| 3 | 15 | Центробежный насос | ||||||
| 10 | 1,5 | Арматура |
* Максимально допустимые значения. Для марок с несколькими узлами уплотнения давление и скорость указаны по каждому узлу.
Экограф · ТУ 2577-004-67187611-17

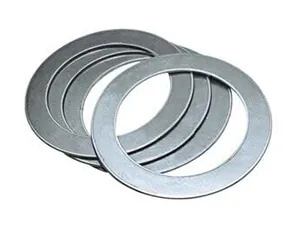

Листы и прокладки под торговой маркой Экограф предназначены для уплотнения неподвижных плоских разъёмных соединений: фланцев и соединительных частей трубопроводов, присоединительных фланцев арматуры, машин, резервуаров, насосов, теплообменников и других агрегатов — в тепловой и атомной энергетике, химической, газовой, нефтеперерабатывающей, автомобильной, авиационной и других отраслях.
Листы Экограф
| Конструкция | Марка листа | Описание состава | Длина, мм (пред. откл.) | Ширина, мм (пред. откл.) | Толщина, мм (пред. откл.) | Плотность основного материала, г/см³ |
|---|---|---|---|---|---|---|
 | Экограф А | Лист из графитовой неармированной фольги | 1000 (±20) 1500 (±30) | 1000 (±20) 1500 (±30) | 1,0 (±0,1) · 1,5 (±0,15) · 2,0 (±0,2) · 3,0 (±0,3) | 1,0 ± 0,1 |
 | Экограф Б | Лист из графитовой фольги, армированной гладкой фольгой из нержавеющей стали | 1000 (±20) 1500 (±30) | 1000 (±20) 1500 (±30) | 0,75 (±0,1) · 1,0 (±0,1) · 1,5 (±0,15) · 2,0 (±0,2) · 3,0 (±0,3) · 4,0 (±0,4) · 5,0 (±0,5) | 1,0 ± 0,1 |

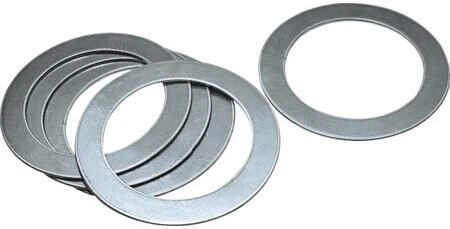

Прокладки уплотнительные из терморасширенного графита Экограф
Для герметизации стандартных типов сопрягаемых поверхностей (гладких, «выступ-впадина», «шип-паз») неподвижных соединений — узлов арматуры, трубопроводов, сосудов, аппаратов, насосов и другого оборудования химической, нефтеперерабатывающей, нефтедобывающей и газовой промышленности.
В зависимости от типа конструкции прокладки и фланцевого соединения и свойств среды рабочая температура — от −240 до +800 °C (в некоторых средах до +2000 °C), рабочее давление — до 40 МПа.
Марки прокладок Экограф
| Марка прокладки | Описание конструкции | Конструкция | Назначение | Предельное отклонение |
|---|---|---|---|---|
| Прокладки неармированные из листа Экограф А | ||||
| ТГ-0 | без ограничения сжатия |  | для «разгруженных» * фланцевых соединений | D и d прокладок по размерам: < 50 мм — по h14 и H15, ≥ 50 мм — по h13 и H14; D и d графитовой части — по h11 и H11; D, d и H ограничителей сжатия — по h9, H9, h8 |
| ТГ-01 | с наружным ограничителем сжатия |  | для «нагруженных» * фланцевых соединений | |
| ТГ-02 | с внутренним ограничителем сжатия |  | ||
| ТГ-03 | с наружным и внутренним ограничителем сжатия |  | ||
| Прокладки армированные из листа Экограф Б | ||||
| ТГ-1 | без обтюратора |  | для «разгруженных» * фланцевых соединений | D и d прокладок по размерам: < 50 мм — по h14 и H15, ≥ 50 мм — по h13 и H14; D и d графитовой части — по h11 и H11; D, d и H ограничителей сжатия — по h9, H9, h8 |
| ТГ-2 | с внутренним обтюратором |  | для «нагруженных» * фланцевых соединений | |
| ТГ-3 | с наружным обтюратором |  | ||
| ТГ-4 | с внутренним и наружным обтюратором |  | ||
| Прокладки на стальном основании, плакированные графитом или фторопластом | ||||
| ТГ (Т)-5-1 | зубчатое (гребешковое) без ограничителя сжатия |  | для «разгруженных» * фланцевых соединений | D и d прокладок по размерам: < 50 мм — по h14 и H15, ≥ 50 мм — по h13 и H14 |
| ТГ (Т)-5-2 | зубчатое (гребешковое) с дистанцирующим наружным кольцом |  | для «нагруженных» * фланцевых соединений | |
| ТГ (Т)-5-3 | зубчатое (гребешковое) с буртом ограничителя сжатия внутренним |  | ||
| ТГ (Т)-5-4 | зубчатое (гребешковое) с буртом ограничителя сжатия внутренним и дистанцирующим кольцом наружным | — | ||
| Прокладки в металлической оболочке с графитом или фторопластом ** | ||||
| ТГ (Т)-7-С2 | завальцованная по внутреннему диаметру оболочки с установкой верхнего металлического кольца |  | для «разгруженных» * фланцевых соединений | D и d прокладок по размерам: < 50 мм — по h14 и H15, ≥ 50 мм — по h13 и H14; H прокладок до обжатия во фланцевом соединении: < 5 мм — ± 0,2 мм, > 5 мм — ± 0,3 мм |
| ТГ (Т)-7-С3 | завальцованная по внутреннему диаметру оболочки с установкой верхнего и нижнего металлических колец |  | для «разгруженных» * фланцевых соединений | |
* Под «разгруженным» понимают соединение, в котором на прокладку действуют только усилие обжатия фланцев и рабочее давление среды; под «нагруженным» — соединение, в котором дополнительно действуют усилия от расширения и изгибов трубопроводов (фланцев), а также гидродинамические, термоциклические и другие усилия.

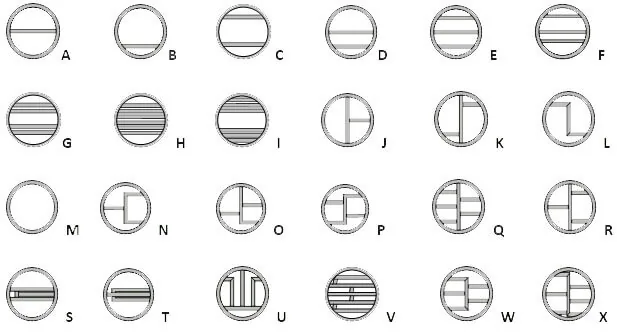

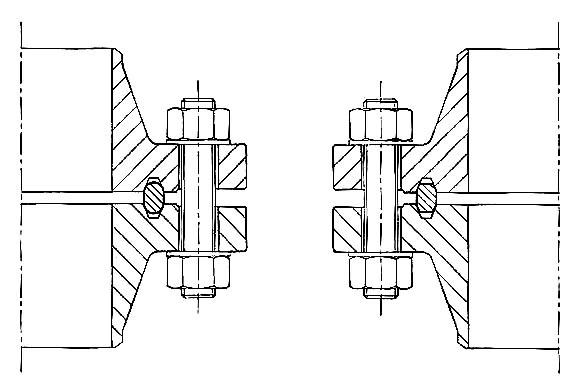

** Тип профиля прокладок в металлической оболочке — на схеме ниже.
ТГ-6 · ТУ 3619-005-67187611-17

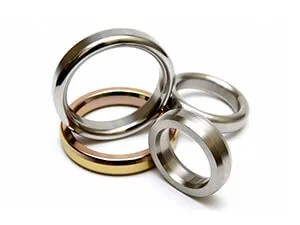

ТГ-6 применяются для герметизации фланцевых соединений арматуры и трубопроводов на условное давление Ру от 6,3 до 150,0 МПа в температурном диапазоне от −250 до +1000 °C — в газовой, газоперерабатывающей, химической, нефтехимической, нефтеперерабатывающей промышленности, тепловой и ядерной энергетике, судостроении и других отраслях. Изготавливаются по чертежам заказчика, ГОСТ, ОСТ и международным стандартам на фланцы ISO, ASME, ANSI, API, DIN.
| Сечение | Тип и модель | Описание |
|---|---|---|
 | Тип M8, модель R – O (овального сечения) | Стандартное кольцо овального профиля для фланцев со стандартными пазами. |
 | Тип M9, модель R – B (восьмиугольного сечения) | Стандартная прокладка восьмиугольного профиля для фланцев со стандартными пазами. |
 | Тип M12, модель RX | Прокладка для давления до 700 бар — самоуплотняющаяся. Прокладки модели RX взаимозаменяемы с моделями R; фланцы требуют более сильной затяжки, так как прокладки RX имеют большую высоту. |
 | Тип M11, модель BX | Прокладка для очень высокого давления (до 1500 бар). Прокладки модели BX — самоуплотняющиеся. |
 | Тип MX | Используется, когда фланцы имеют разные размеры пазов. Также изготавливаются с типами сечения восьмиугольный–восьмиугольный и овальный–восьмиугольный. |
 | Тип M8, модель R – O (овального сечения) – R (обрезиненная) | Прокладка полностью выполнена в резиновой оболочке: быстрый монтаж и возможность повторного использования. |
 | Тип M9R, модель R – B (восьмиугольного сечения) – R (обрезиненная) | Прокладка полностью выполнена в резиновой оболочке: быстрый монтаж и возможность повторного использования. |
 | Тип MIR | Внутреннее кольцо из PTFE или Viton предотвращает коррозию прокладки и пазов фланцев. |
 | Тип MFG | Защитное кольцо из губчатой резины — защита от атмосферной коррозии. |
 | Тип MCL | Защитная металлическая оболочка для прокладки: защищает кольцо и паз, применима для повреждённых пазов. |
 | Тип M1 (плоское кольцо) | Используется в кранах, сёдлах, теплообменниках и резьбовых соединениях. Размеры по ISO 7483, DIN 7603A, DIN 16258; возможно изготовление по чертежам заказчика. |
 | Тип M2 (вставное кольцо) | Изготавливается из любых материалов; для фланцевого соединения типа паз/паз. Размеры по DIN 2512. |
 | Тип M4 (линзовое кольцо) | Действие основано на точечном контакте; для соединений с ограниченной нагрузкой на болт или шпильку. Широко применяется в системах высокого давления (PN 64 – PN 400). Размеры по DIN 2696 или чертежам заказчика. |
 | Тип M6 (О-ринг) | Исполнение с сварным швом и без. Чаще всего из алюминия, меди и серебра; после изготовления металл, как правило, закаляется. Для газовых и вакуумных сред. Размеры по чертежам заказчика. |
 | Тип M10 (выпуклая прокладка) | Применяется в муфтовом и приварном соединении. Размеры по DIN 7603D или чертежам заказчика. |
 | Тип M15 (дельта-кольцо) | Изготавливается с тщательным контролем допуска, из многих материалов; среди прочего — для сосудов высокого давления. Размеры по чертежам заказчика. |
Пример условного обозначения
Прокладка ТГ-6-М8-R-O/XXX-YYY/316Ti — прокладка фланцевая цельнометаллическая ТГ-6 типа М8, модели R, O — овального сечения, из нержавеющей стали 316Ti, где:
- XXX — обозначение прокладки по чертежу, ГОСТ, ОСТ, ISO, ASME, ANSI, API, DIN, номер чертежа;
- YYY — обозначение аналогичного материала по чертежу, ГОСТ, ОСТ, ISO, ASME, ANSI, API, DIN.

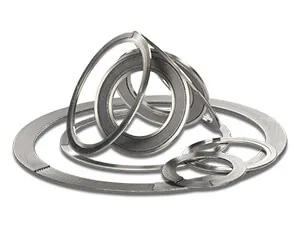

СПИРАТЭК · ТУ 2577-003-67187611-17

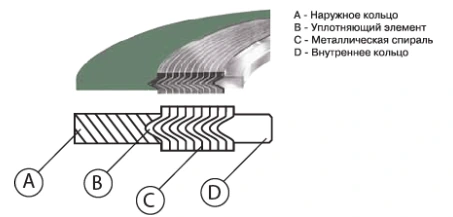

СНП — уплотнения круглых отверстий плоских фланцевых соединений и соединений «выступ–впадина» и «шип–паз» арматуры, трубопроводов, насосов и аналогичного оборудования химической, нефтеперерабатывающей и других отраслей. Решение для узлов до 40 МПа и температур до +1000 °C в зависимости от исполнения; устойчивы к колебаниям температур и давлений, разнице температур уплотняемых поверхностей, вибрациям и возможному вращению фланцев.
| Сечение | Исполнение | Описание | Установка |
|---|---|---|---|
 | СПИРАТЭК 2 тип NF (А), тип VR (Б) | СНП кольцеобразной формы из двух спирально навитых чередующихся лент: профилированной из коррозионно-стойкой стали и специального уплотнителя. Уплотнение фланцевых соединений «шип–паз», «выступ–впадина», «паз–плоскость», «замок». |  |
 | СПИРАТЭК 1 2 тип GA (Г) | То же, что СПИРАТЭК 2, с наружным ограничительным кольцом. Уплотнение фланцевых соединений с гладкими поверхностями. |  |
 | СПИРАТЭК 2 3 тип VRI (В) | То же, что СПИРАТЭК 2, с внутренним ограничительным кольцом. Уплотнение фланцевых соединений «выступ–впадина», «впадина–плоскость», «замок». |  |
 | СПИРАТЭК 1 2 3 тип GIA (Д) | То же, что СПИРАТЭК 2, с наружным и внутренним ограничительными кольцами. |  |
Уплотнитель: терморасширенный графит (ТРГ)
Температура от −200 до +550 °C (в зависимости от среды). Давление 25 МПа.
Уплотнитель: фторопласт (PTFE)
Температура от −200 до +250 °C (в зависимости от среды). Давление 10 МПа.
Стандартные металлические материалы
- Наружное кольцо — углеродистая сталь (Carbon) с лакокрасочным покрытием
- Внутреннее кольцо — нержавеющая сталь SS 304, 316L, 321
- Спираль — нержавеющая сталь SS 304, 316L, 321
СНП выполняются по ГОСТ, ОСТ, чертежам заказчика и международным стандартам ASME, ANSI, API, DIN.
РТИ · ТУ 2530-001-67187611-17

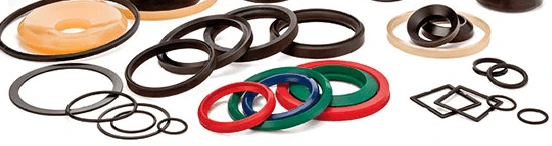

Кольца резиновые Экоринг, манжеты Экошифт и Экостаф, шнур резиновый Экокорд, техпластины Экоплат, мембраны Экорайн, ремни Экобэлт. Основные типы эластомеров — в таблице.
| Материал | Параметры |
|---|---|
| NBR (резина на основе нитрилбутадиена) – маслобензостойкая, для гидравлических и пневматических систем | P до 10 МПа, T от -40 °C до +130 °C |
| AU (резина на основе полиуретана) | P до 32 МПа, T от -30 °C до +80 °C |
| FPM (FKM) (резина на основе фторкарбона) – маслостойкая, высокотемпературная резина | P до 10 МПа, T от -45 °C до +260 °C |
| SBR (резина на основе стиролбутадиена) – для тормозных жидкостей на основе гликоля | P до 10 МПа, T от -57 °C до +120 °C |
| EPDM (резина на основе этиленпропилена) – для уплотнения тормозных и охлаждающих жидкостей, горячей воды и пара. Атмосферостойкие, устойчивы к озону и окислительным средам | P до 10 МПа, T от -57 °C до +150 °C |
| MVQ (VMQ) (резина на основе силикона) – озоно-, кислородно-, и атмосферостойкая, для экспериментальных температур | P до 6,3 МПа, T от -55 °C до +200 °C |
| AFLAS (резина на основе фторэластомера) - для сильных кислот и щелочей при высоких температурах. Имеет высокую стойкость к воздействию пара, горячей воды и сероводорода. | P до 17 МПа, T от -50 °C до +260 °C |
Кольца резиновые ЭКОРИНГ
Уплотнительные кольца круглого сечения для гидравлических, топливных, смазочных и пневматических устройств. Работоспособны при температуре от −60 до +200 °C (в зависимости от типа резины); давление до 50 МПа в неподвижных и до 32 МПа в подвижных соединениях — в минеральных маслах, эмульсиях, смазках, пресной и морской воде, жидких топливах; до 40 МПа в неподвижных и до 10 МПа в подвижных соединениях — в сжатом воздухе.
Изготавливаются из различных резиновых смесей, включая силоксановые (силикон, MVQ) и фторсодержащие (FPM) каучуки. Возможно изготовление колец квадратного и прямоугольного сечения. Группы точности: 1 — для подвижных соединений; 2 — для подвижных и неподвижных соединений.

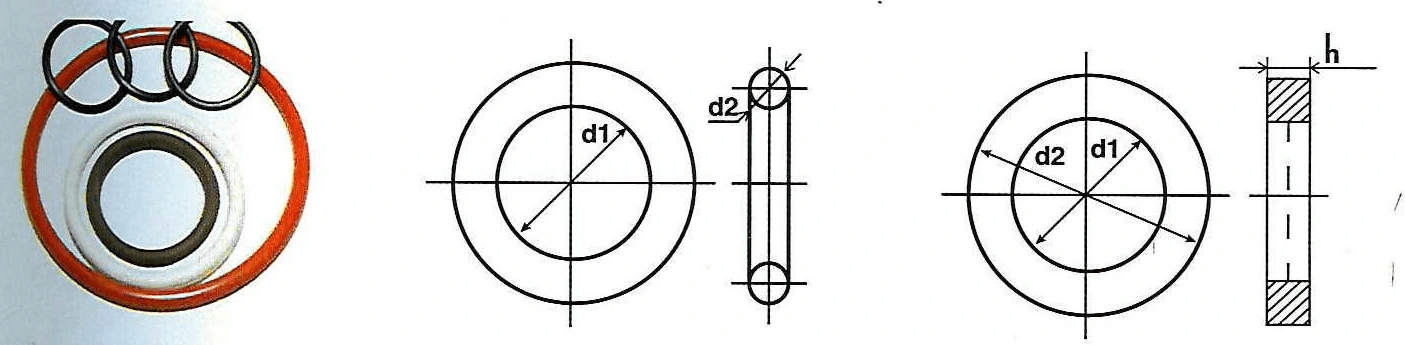

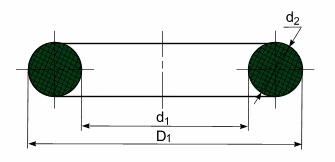

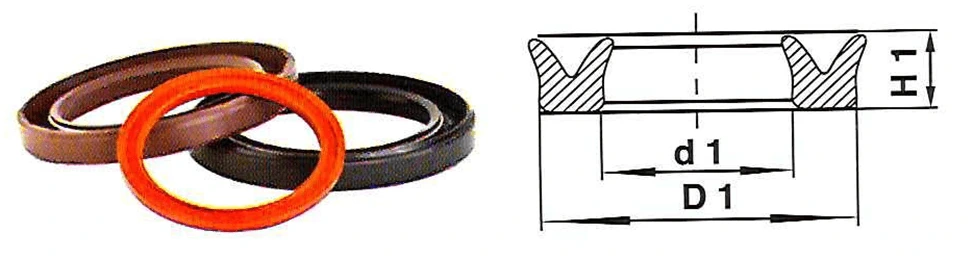

D1 — наружный диаметр кольца; d1 — внутренний диаметр; d2 — сечение кольца; D — диаметр уплотняемого цилиндра; d — диаметр уплотняемого штока (мм).
Манжеты ЭКОШИФТ и ЭКОСТАФ · ТУ 2530-002-67187611-17
Манжеты резиновые уплотнительные для гидравлических и пневматических устройств (Экошифт) и для валов (Экостаф). Для гидравлики и пневматики применяются маслобензостойкие резины NBR; для высоконагруженных соединений — полиуретановые AU; для тормозных жидкостей на основе гликоля — SBR.
Манжеты работают при давлении до 63 МПа со скоростью возвратно-поступательного движения до 3 м/с в среде минеральных масел, нефти, пресной и морской воды, водных эмульсий с содержанием абразива (песок с глиной) до 5 % и других средах при температуре от −50 до +200 °C. Изготавливаются из бутадиен-нитрильных (NBR) и неопреновых каучуков, армированных тканевыми наполнителями: A — безасбестовый материал, B — хлопок, C — стекло, Д — арамид; по условиям работы в состав включают графит или дисульфид молибдена. Возможно изготовление манжет из PTFE.

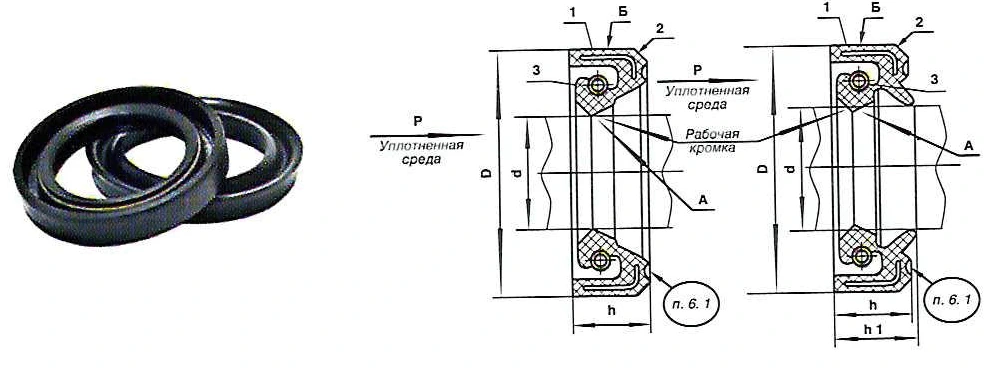

Резиновые армированные манжеты с пружиной (1 — резина, 2 — металлический каркас, 3 — пружина) уплотняют валы в среде минеральных масел, воды, дизельного топлива при избыточном давлении до 0,05 МПа (0,5 кг/см²), скорости до 20 м/с и температуре от −60 до +200 °C в зависимости от резины.

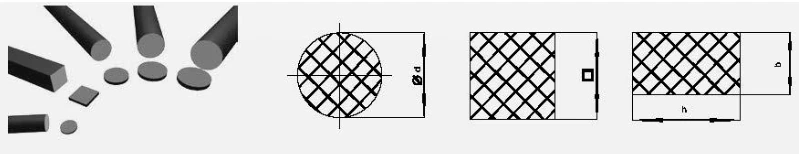

Шнур резиновый ЭКОКОРД
Прямоугольного и круглого сечения — для уплотнения неподвижных разъёмных соединений при давлении рабочей среды до 1,0 МПа и защиты полостей от пыли и грязи.
Техпластины ЭКОПЛАТ

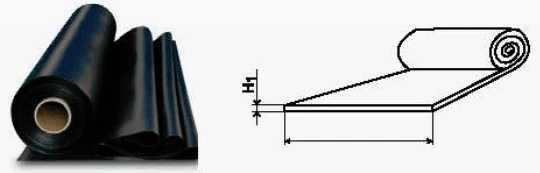

Резиновые и резинотканевые пластины для изготовления РТИ: уплотнение неподвижных соединений, предотвращение трения между металлическими поверхностями, восприятие одиночных ударных нагрузок, прокладки и настилы.
Мембраны ЭКОРАЙН
Резиновые и резинотканевые мембраны для нефтегазовой, авиационной и других отраслей: плоские мембраны, диафрагмы и прокладки, работающие под нагрузкой, для уплотнения разделяемых полостей. Форма и размер — по техническому заданию заказчика.
Ремни ЭКОБЭЛТ
Клиновые ремни обернутые по DIN 7867, ISO 9982, ISO 9981: эффективность почти 98 %, работа при очень высоких оборотах, низкий шум, шкивы очень малого диаметра (18 мм для сечения PJ), высокий ресурс. Изготовление ремней любой длины и любой формы.

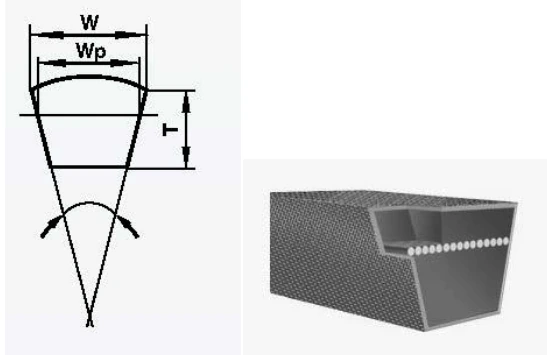

| Сечение ремня | W, мм | Wp, мм | T, мм | α, град |
|---|---|---|---|---|
| 8,5х8 | 10,5 | 8,5 | 8 | 38 |
| 11х10 | 13 | 11 | 10 | 38 |
| 14х13 | 17 | 14 | 13 | 38 |
| 10х8 | 10 | 8 | 38 | |
| 12,5х9 | 15 | 12,5 | 9 | 40 |
| 14х10 | 17 | 14 | 10 | 40 |
| 16х11 | 19 | 16 | 11 | 40 |
| 19х12,5 | 22 | 19 | 12,5 | 40 |
| 21х14 | 25 | 21 | 14 | 40 |
| Сечение ремня | Длина ремня, мм |
|---|---|
| 8,5х8 | 833, 850, 875, 933, 1018, 1030, 1250, 1280, 1320 |
| 10х8 | 715, 944 |
| 11х10 | 757, 932, 1032, 1045, 1120, 250, 1400, 1450, 1500, 1600, 1775 |
| 12,5х9 | 1120 |
| 14х10 | 887, 937, 987, 1120 |
| 14х13 | 1280, 1320, 1600 |
| 16х11 | 1120, 1220, 1450 |
| 19х12,5 | 1220, 1450, 1550 |
| 21х14 | 1450, 1650, 1735, 1950 |
Длина «250» в ряду сечения 11×10 приведена как в источнике.

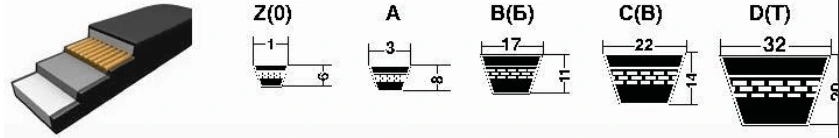

Ремни приводные обернутые стандартных сечений
Ремни резинотканевые клиновые приводные нормальных сечений — для привода промышленных установок и станков.

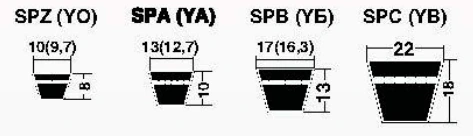

Ремни приводные обернутые узкого сечения
Для привода промышленных установок и станков.

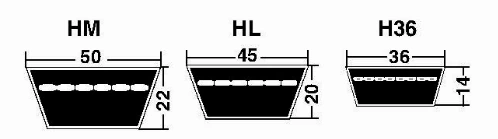

Ремни обернутые вариаторные
Для привода промышленных установок, станков, сельскохозяйственных машин.
Ремни обернутые многоручьевые классические
Для промышленных установок, привода станков, сельскохозяйственных машин.

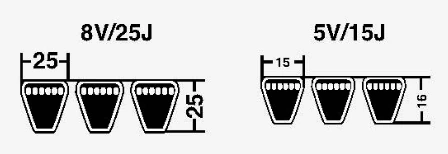

Ремни обернутые многоручьевые узкие
Для промышленных установок, привода станков, сельскохозяйственных машин.

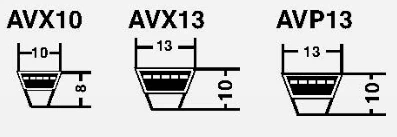

Ремни резаные для автомобилей
Передача движения от вала двигателя к агрегатам автомобилей и тракторов.

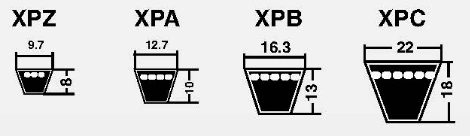

Ремни резаные узких сечений
Для приводов промышленных установок и станков.

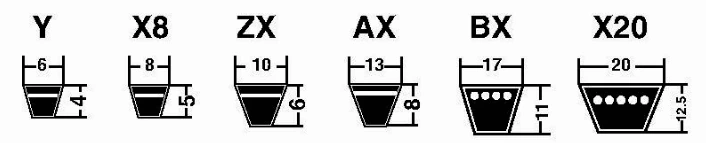

Ремни резаные стандартные
Ремни резинотканевые клиновые приводные нормальных сечений — для приводов промышленных установок и станков.

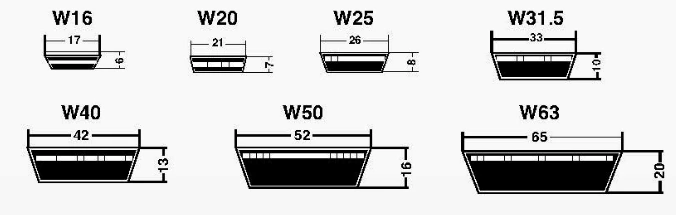

Ремни резаные вариаторные для промышленности
Для приводов промышленных установок, станков, сельскохозяйственных установок.

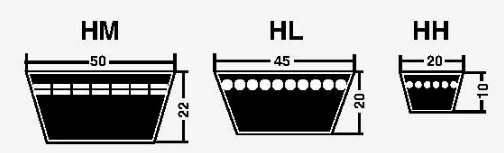

Ремни резаные вариаторные для сельскохозяйственных машин
Для приводов сельскохозяйственных машин.

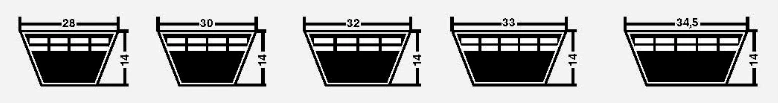

Ремни резаные вариаторные для снегоходов
Для привода снегоходов.

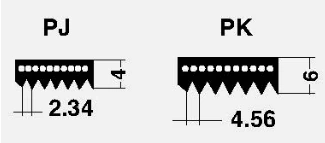

Ремни поликлиновые
Для привода промышленных установок и станков.
Ремни плоские
Плоские бесконечные ремни для быстроходного оборудования, сельскохозяйственных машин, пищевой промышленности; основа — капрон, кордшнур, ткань. Изготовление по техническим заданиям заказчика.
Sinoseal Holding Co., Ltd.
Китайский производитель механических уплотнений. Предшественник — Сычуаньский НИИ машиностроения (1978); собственная конструкция сухих газовых уплотнений разработана в 1993 году и внедрена в производство в 1998-м; к 2015 году компания вышла на биржу. В 2023 году создан филиал на территории Российской Федерации.
Основная продукция

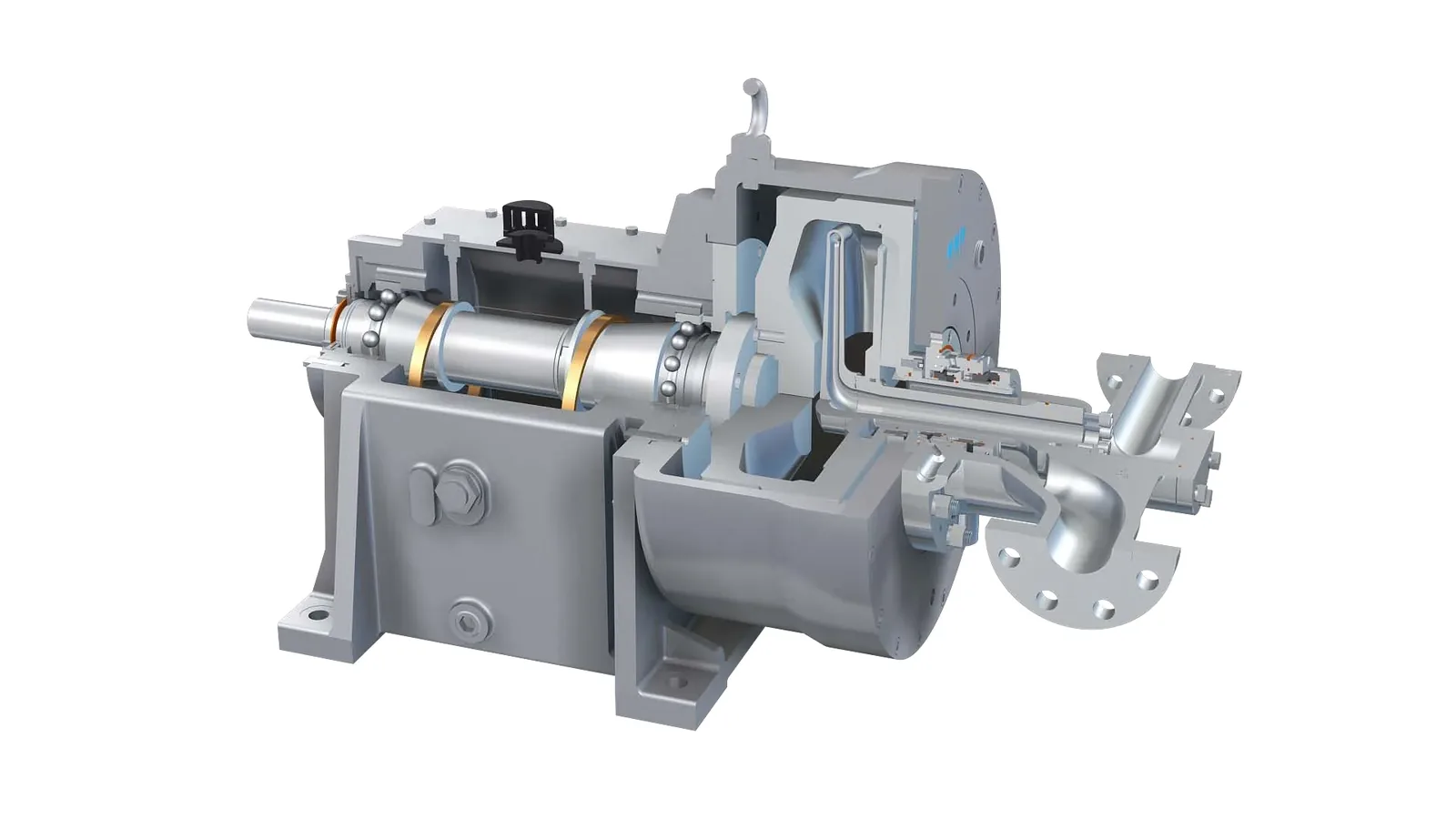

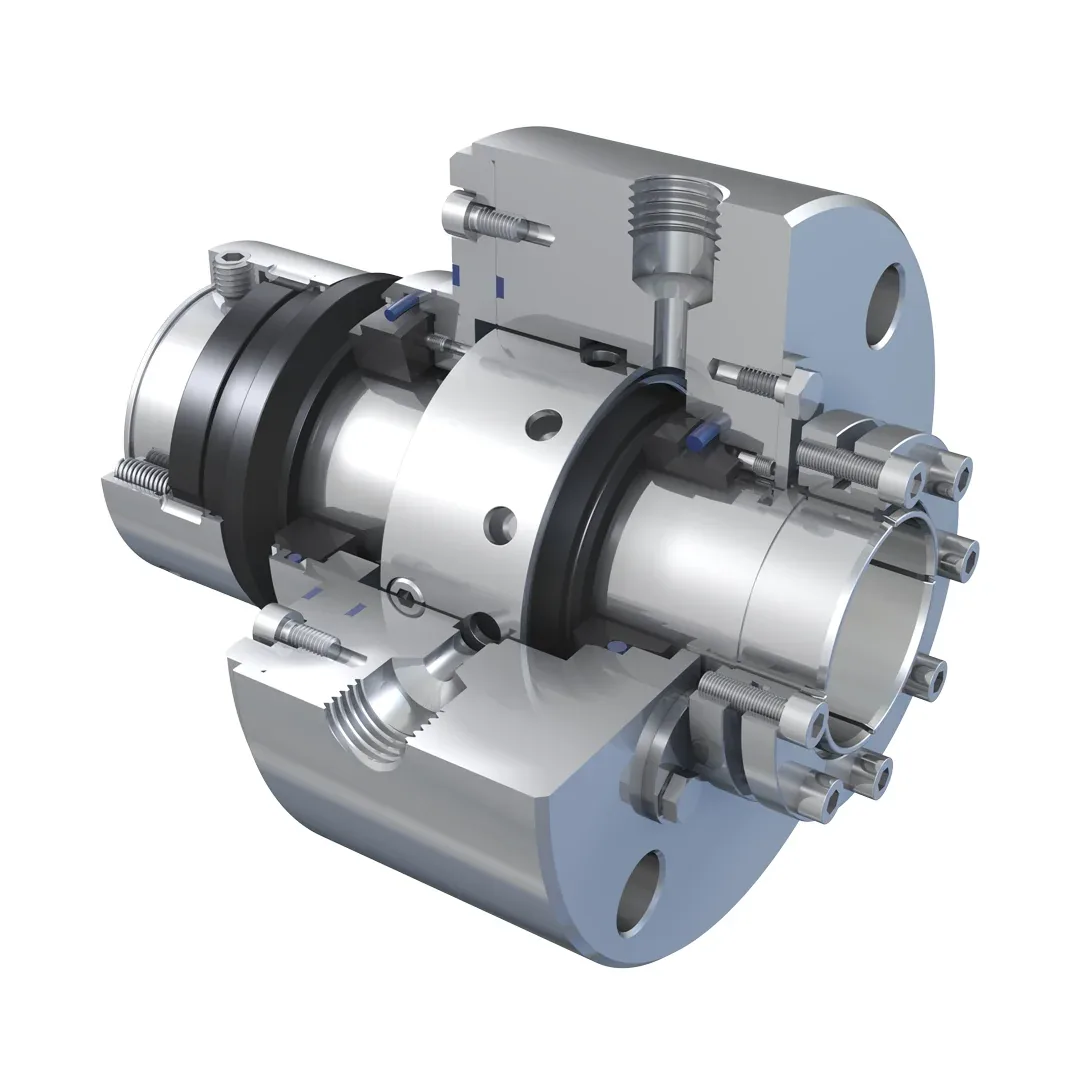

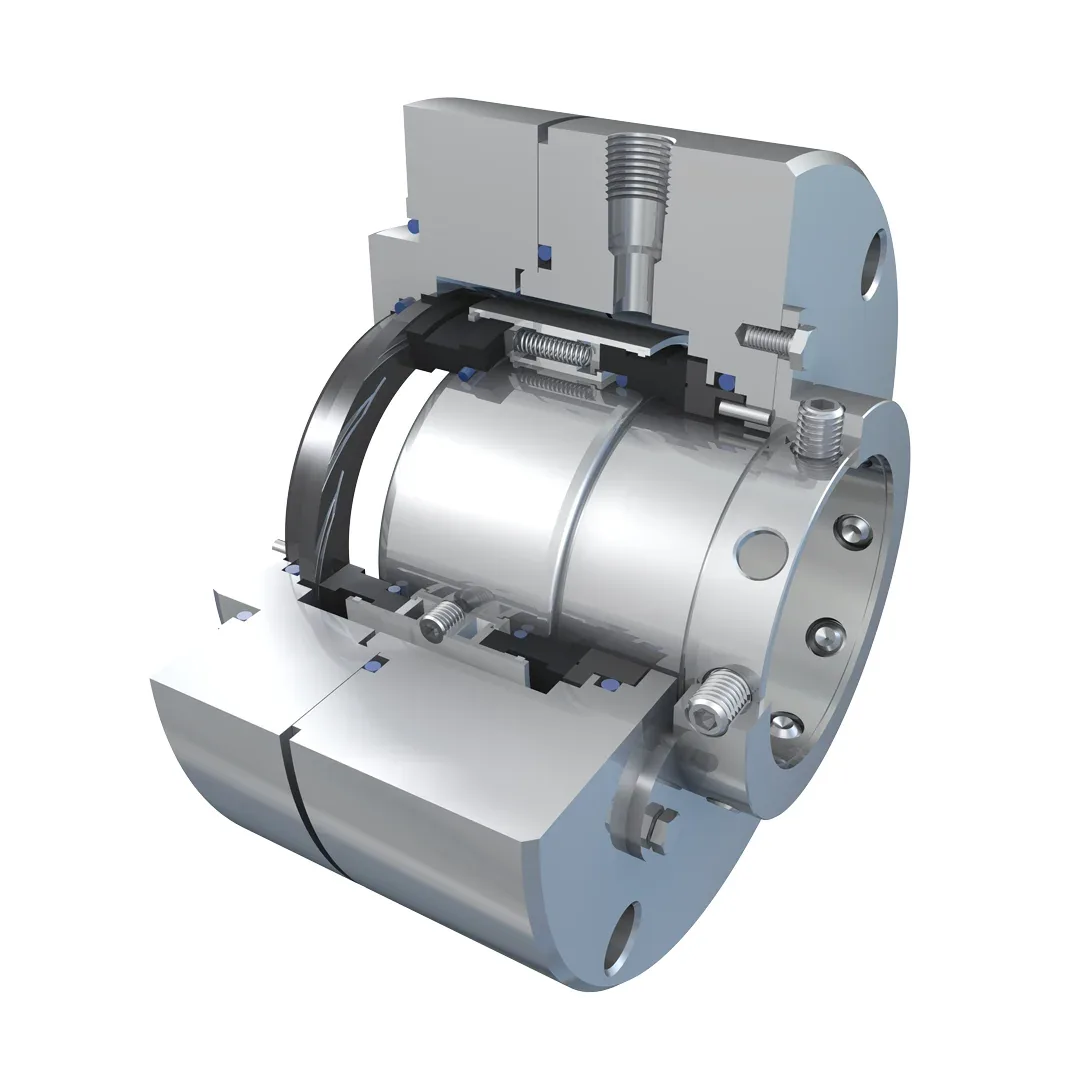

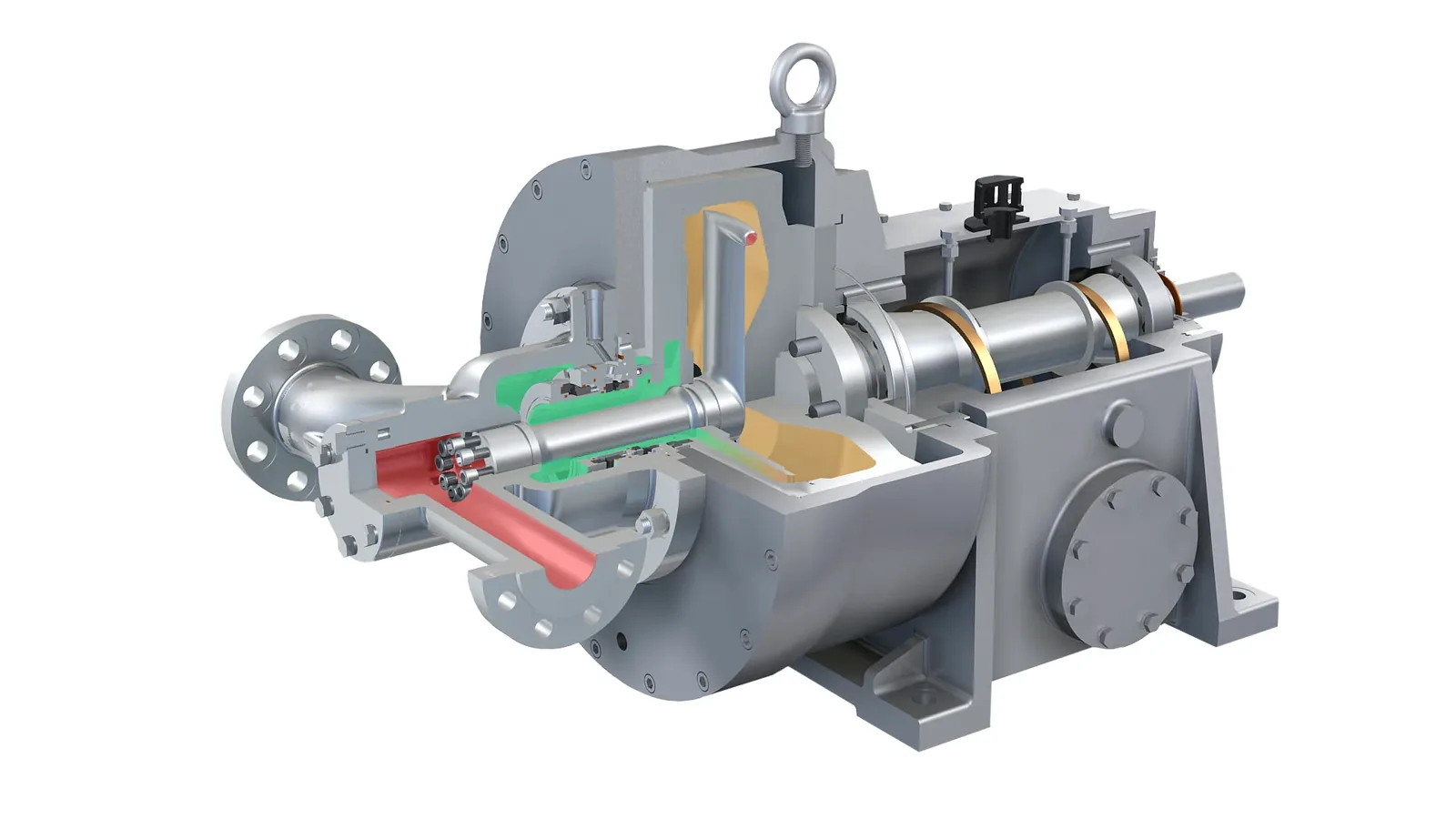

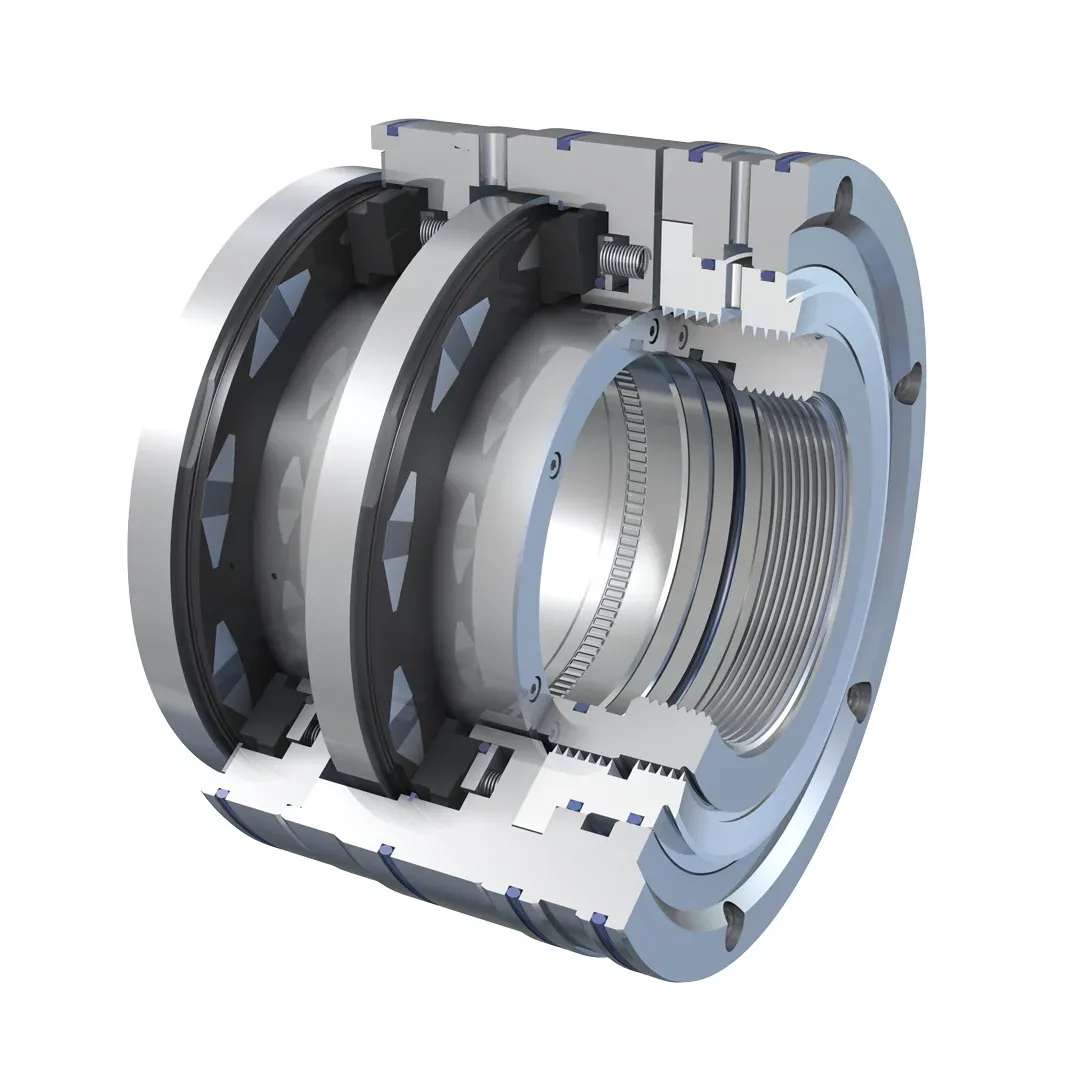

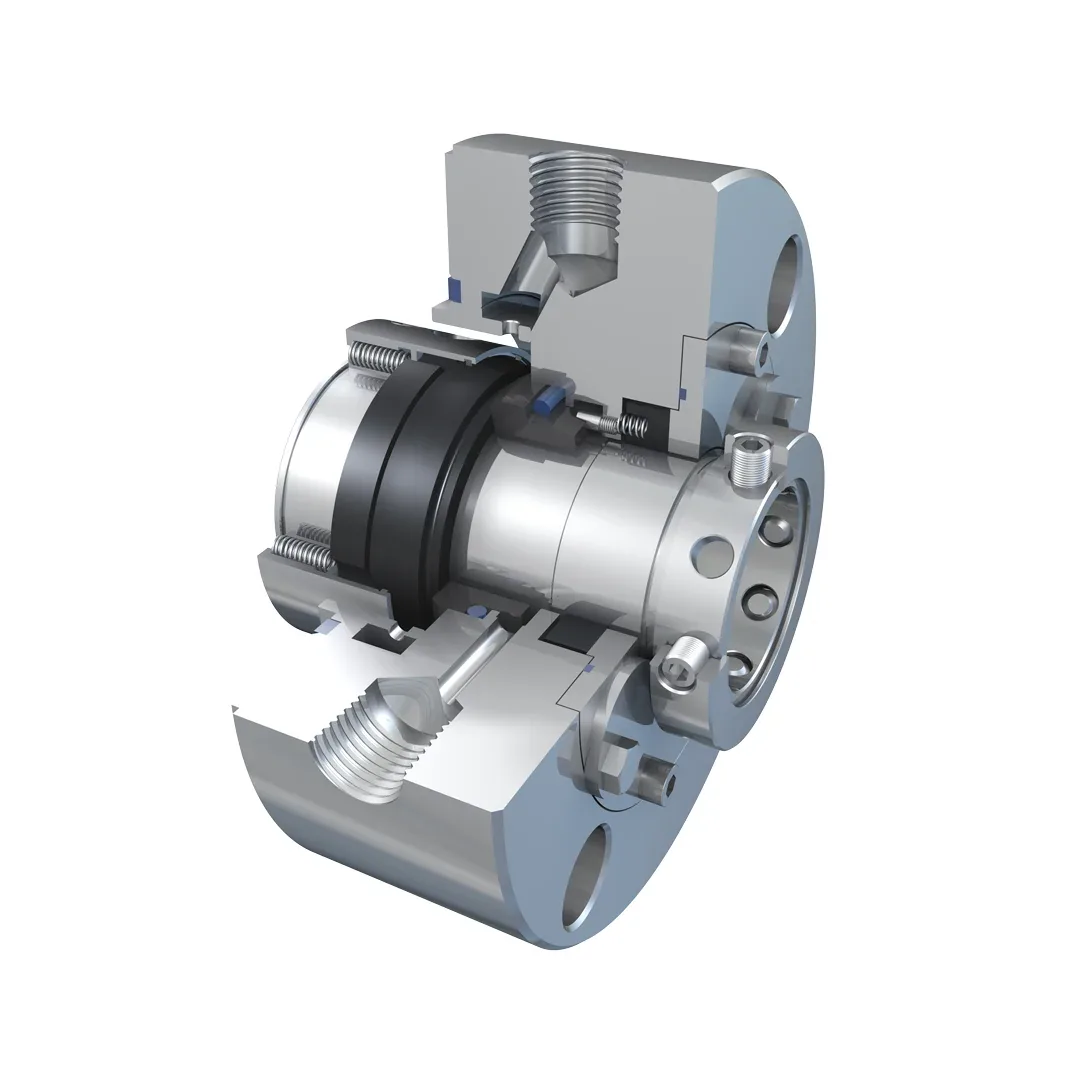

- Механические уплотненияСхемы с одной и двумя парами трения; сильфонные — для высоких температур, подпружиненные пары трения — для агрессивных сред. Для обычных применений, токсичных сред, жидкостей под давлением, высокой температуры и сред с включениями — в нефтегазовой и нефтеперерабатывающей сферах, угледобыче, химии.

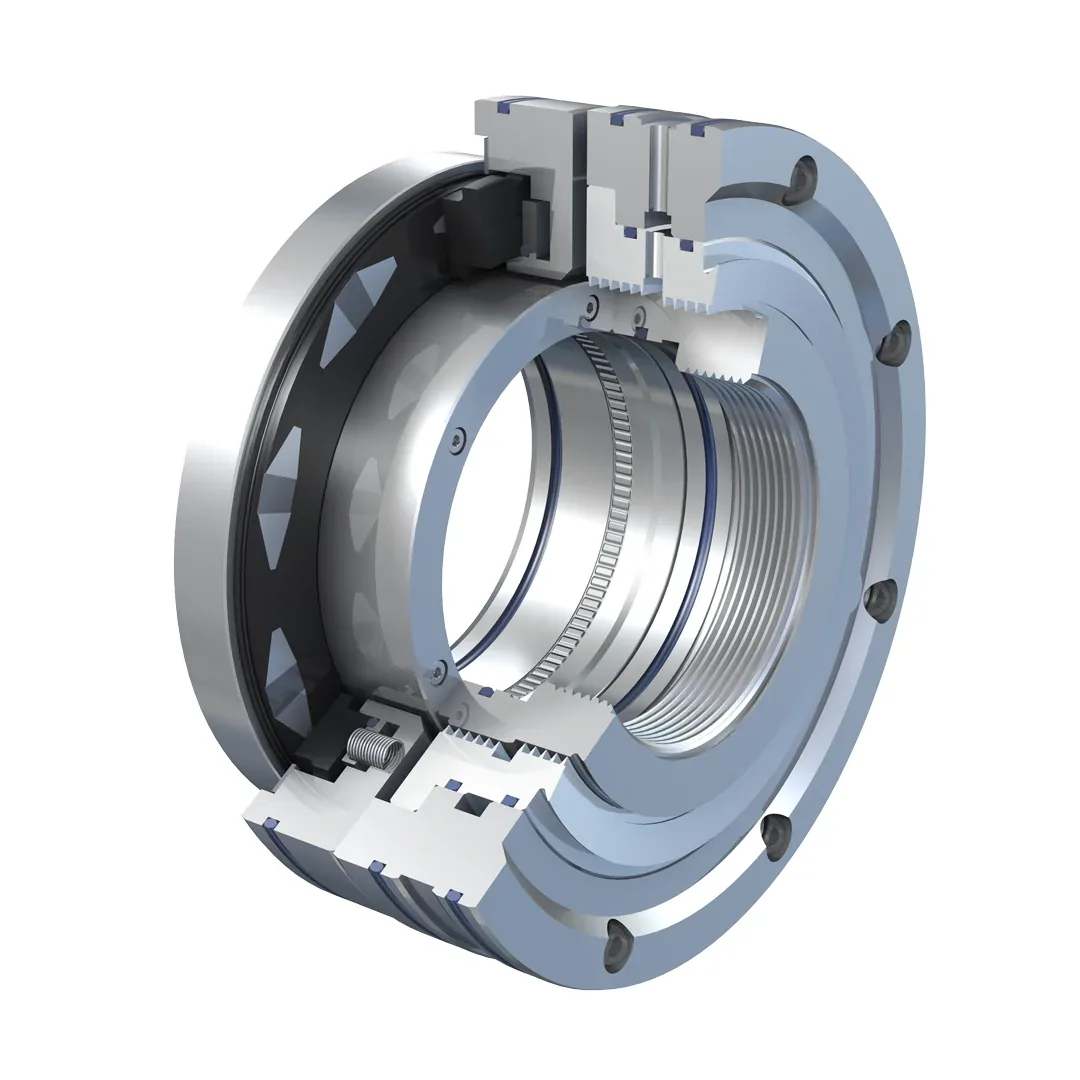

- Сухие газовые уплотнения (СГУ)Схемы «тандем», «спина к спине», «лицо к лицу»; канавки пар трения собственной разработки — исполнения с одним и двумя направлениями вращения. Готовые решения и индивидуальная разработка: СГУ выпущены под компрессоры Shaangu, Cameron, Borsig, SBW, KKM, НевИнтерМаш и другие.

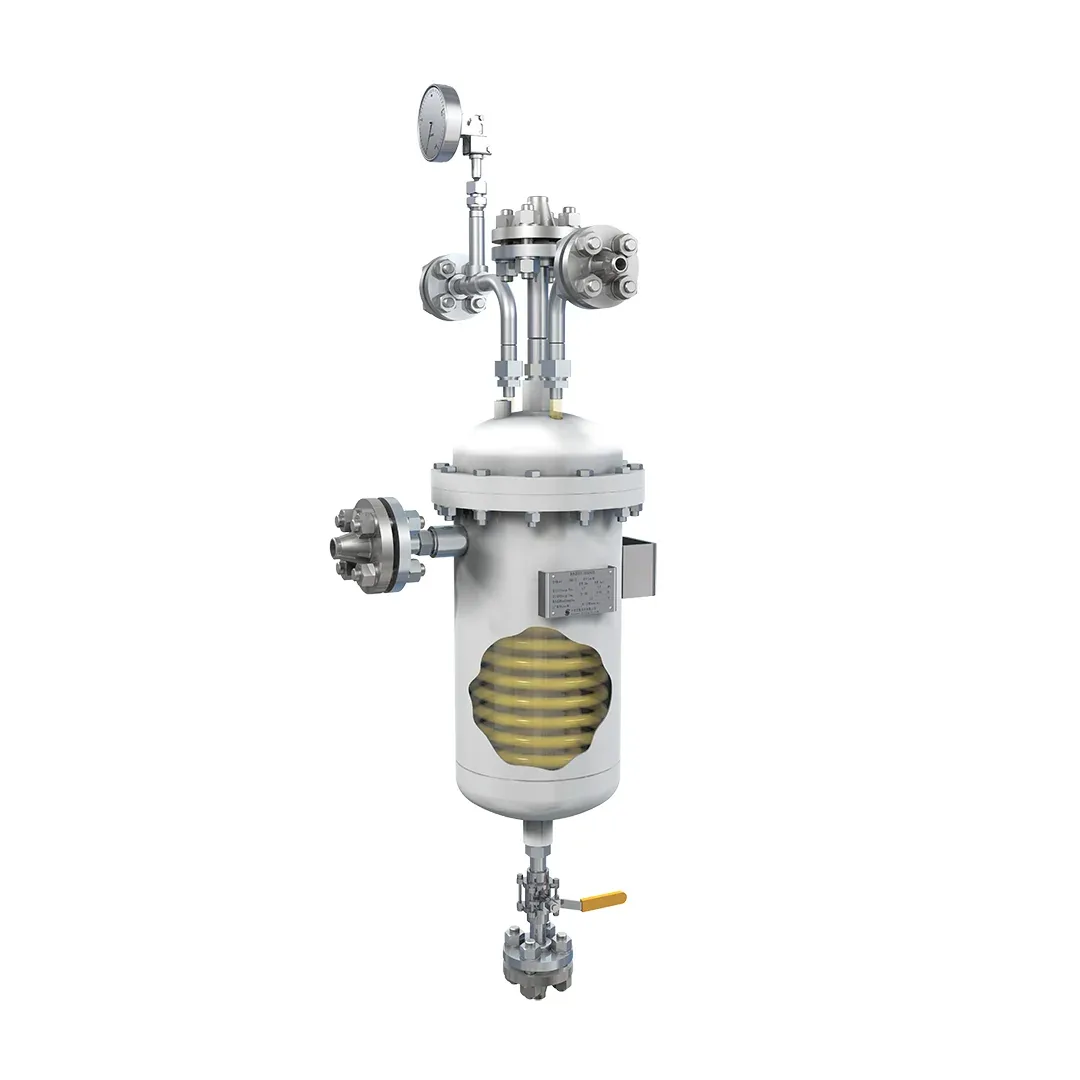

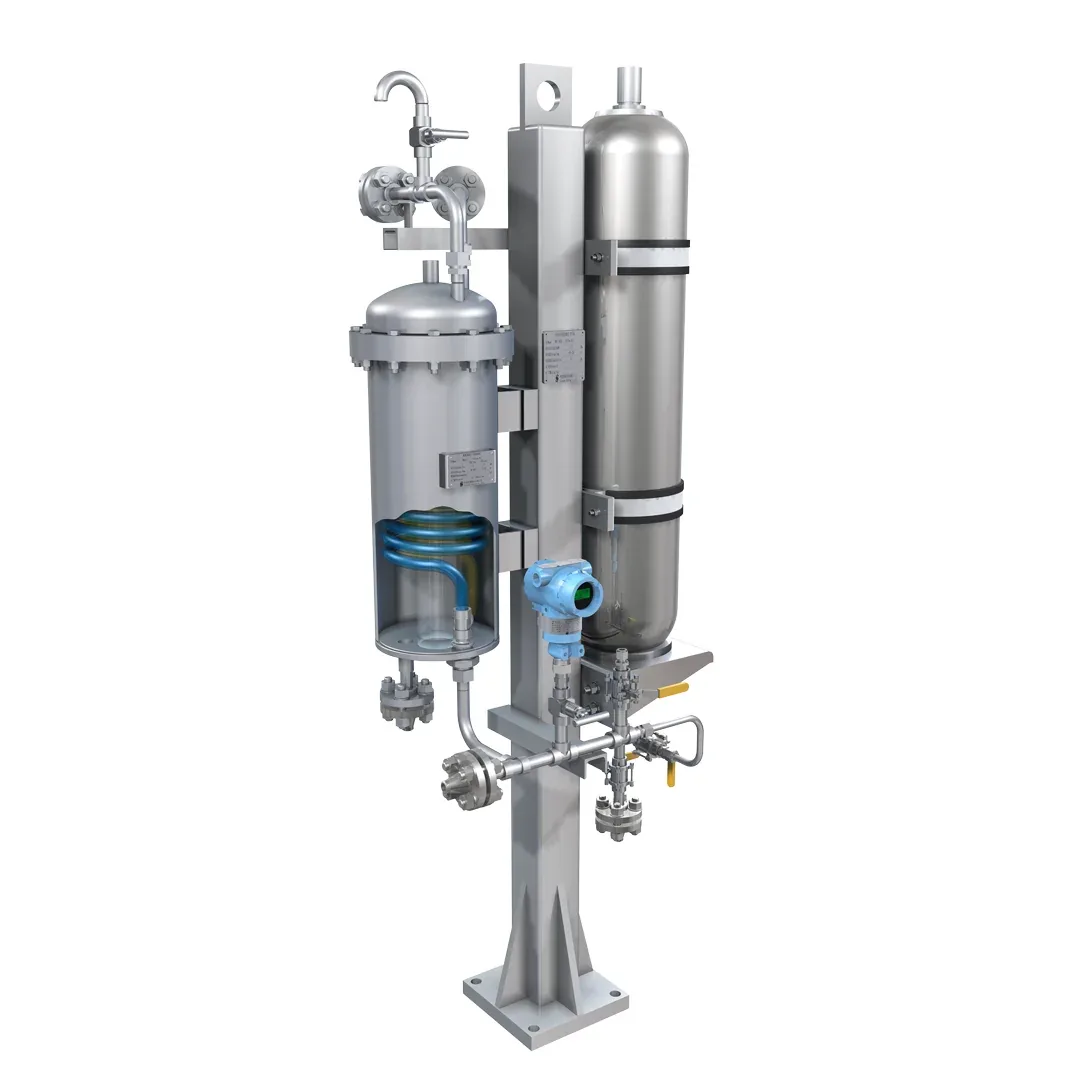

- Вспомогательные системы для «мокрых» уплотненийПо API 682: Plan 21, 22, 23, 41 для теплообменников; Plan 52, 53 для резервуарных систем; Plan 53B для сложных установок.

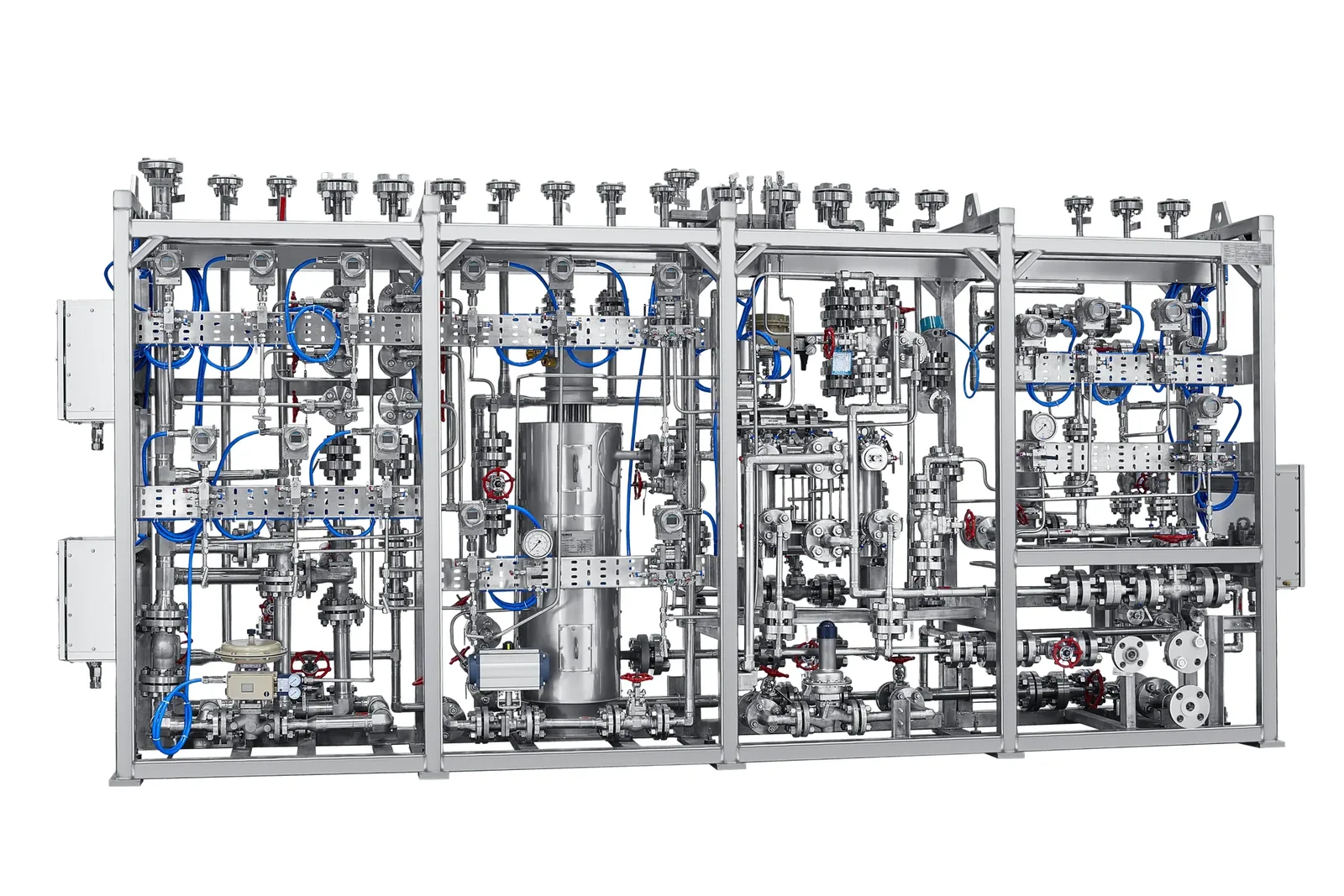

- Панели управления для СГУАдаптированы для Крайнего Севера, удалённое управление; системы контроля при подключении по планам 72, 74, 75, 76 (API 682).
- Насосы с трубкой ПитоЧерпаковый центробежный насос — высокий напор при малом расходе; альтернатива высокоскоростным и многоступенчатым центробежным насосам. Расход 0,5–50 м³/ч, напор 20–1000 м, 1500–5000 об/мин, температура среды ≤ 200 °C.
Схемы сухих газовых уплотнений
СГУ с одной парой трения
Давление: от отрицательного до высокого. Допускает утечку небольшого количества среды в атмосферу при нарушении герметичности. Преимущества — компактная структура, малая утечка, высокие рабочие показатели; недостаток — нет резервного уплотнения на случай отказа. Примеры: азотный и воздушный компрессоры, компрессор CO₂, высокоскоростной многоосевой компрессор.
СГУ с двумя парами трения, «спина к спине» и «лицо к лицу»
Давление: от отрицательного до 2,0 МПа. Микроколичества азота попадают в рабочую среду; для легковоспламеняющихся, взрывоопасных и токсичных сред низкого давления. Утечка рабочей среды — нулевая; недостаток — в компрессор попадает некоторое количество азота. Примеры: компрессор насыщенного газа, компрессор факельного газа.
СГУ с двумя парами трения, «тандем»
Давление: от отрицательного до высокого; для легковоспламеняющихся, взрывоопасных и опасных сред. Высокая безопасность и надёжность, барьерный азот не проникает в компрессор; небольшое количество рабочего газа может уходить в атмосферу. Примеры: трубопроводный компрессор, компрессор хладагента.
СГУ «тандем» с внутренним лабиринтом
Давление: от отрицательного до высокого; для легковоспламеняющихся, взрывоопасных и опасных сред. Рабочий газ не утекает в атмосферу, барьерный азот не проникает в компрессор; недостатки — сложная структура, высокая стоимость. Примеры: компрессоры аммиака, природного газа, циркулирующего водорода.

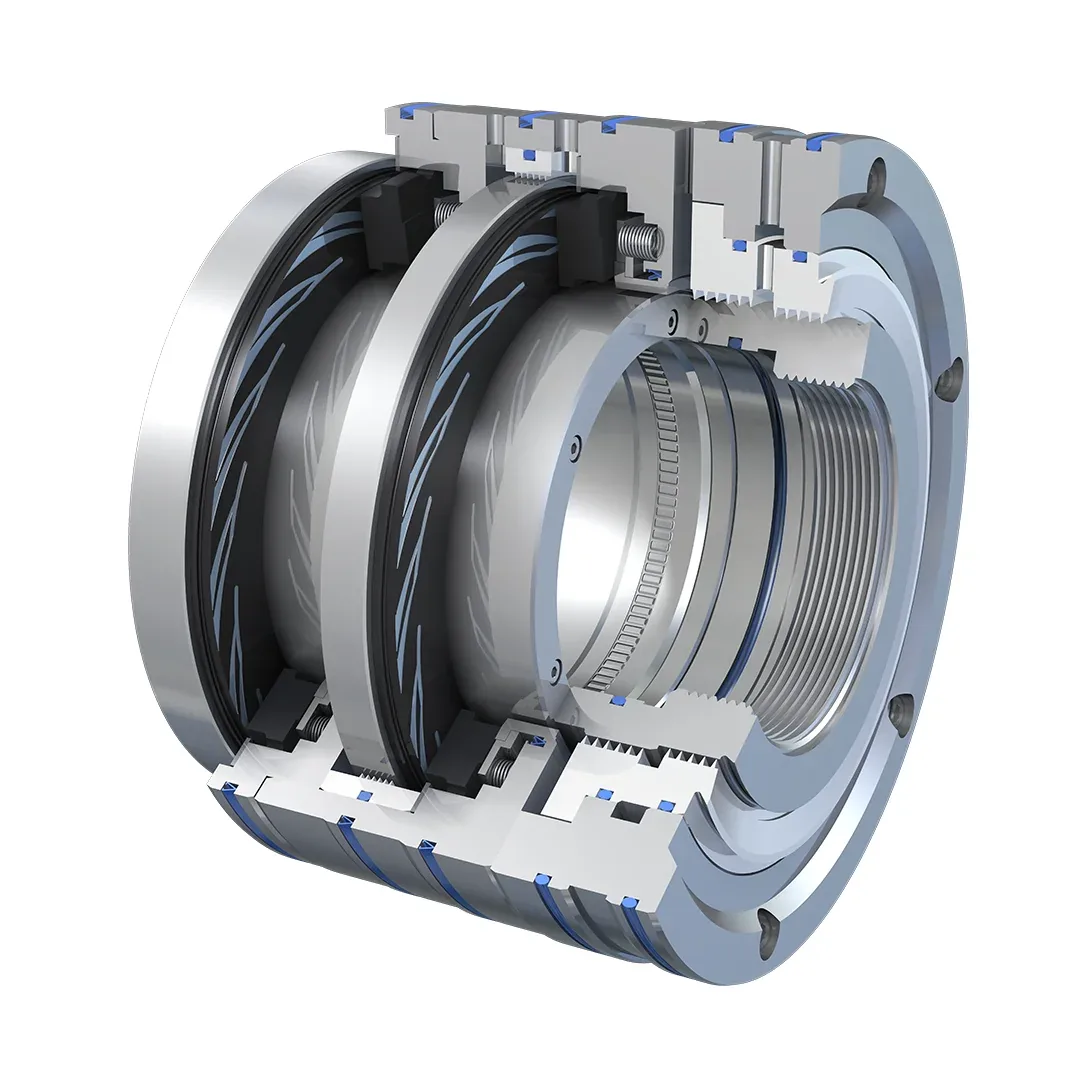

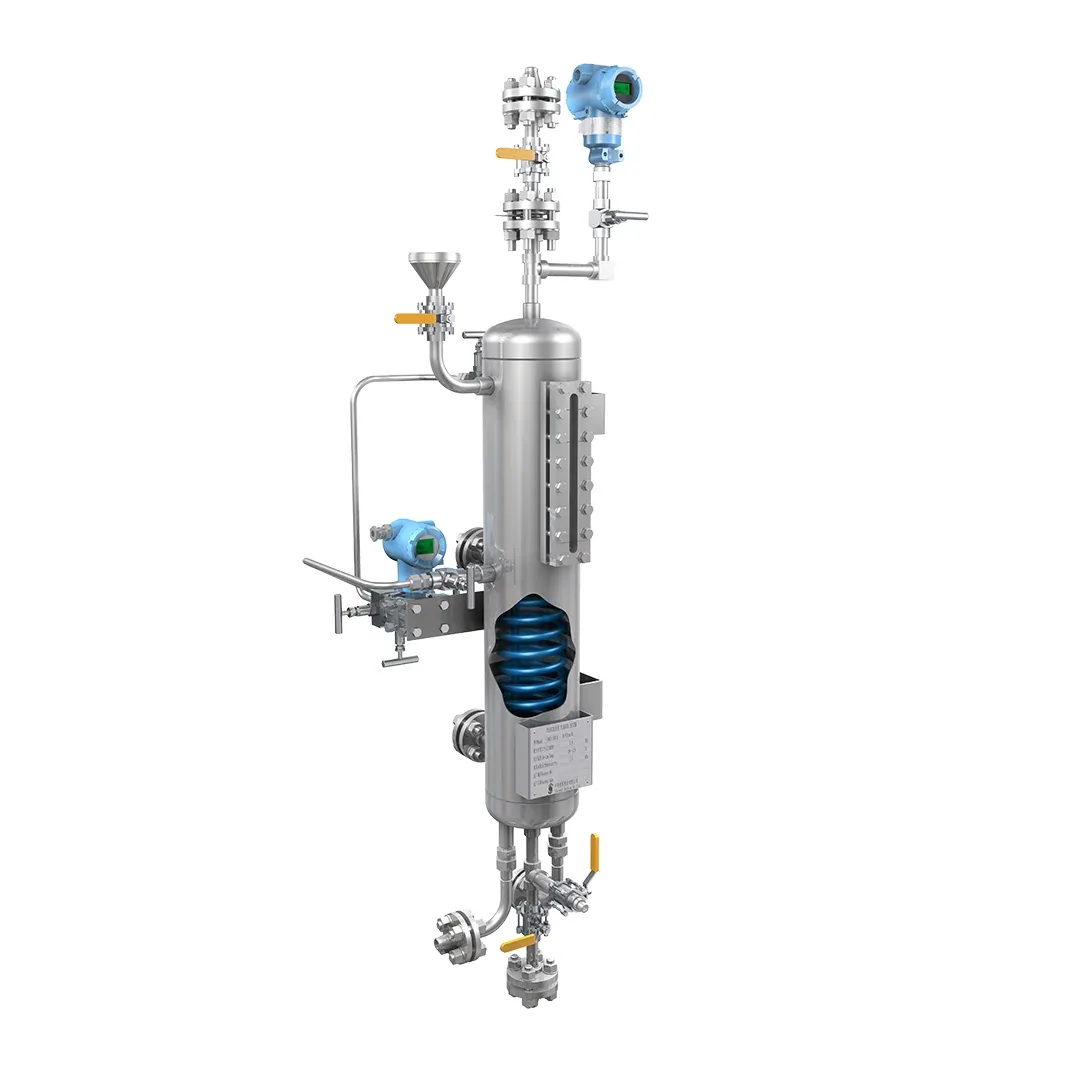

Продукция Sinoseal — фото
Связанные разделы
Уплотнения и РТИ — поставки
Торцевые уплотнения Aesseal, John Crane, Tanken; прокладки СНП и ПУТГ; позиции референс-листа поставок.
Запасные частиЗИП к поршневым компрессорам
Сальники и уплотнения штока, комплекты колец — Hoerbiger, CPI; детали ЦПГ по реинжинирингу.
Запасные частиЗапорно-регулирующая арматура
Арматура OUYI, REOWO, SchuF — ЭкоСервис официальный представитель трёх производителей.
АрматураПришлите чертёж узла или перечень уплотнений
Марка набивки или тип прокладки, размеры и стандарт фланца, среда, давление и температура — предложим материал и исполнение, укажем срок изготовления.
